关于EDI设备的基础知识

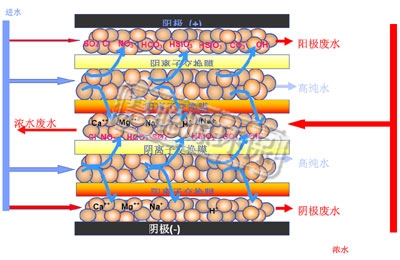

EDI纯水系统工作主要有三个过程：

        1，淡水进水淡水室后，淡水中的离子与混床树脂发生离子交换，从而从水中脱离；

        2，被交换的离子受电性吸引作用，阳离子穿过阳离子交换膜向阴极迁移，阴离子穿过阴离子交换膜向阳极迁移，并进入浓水室从而从淡水中去除。

        离子进入浓水室后，由于阳离子无法穿过因离子交换膜，因此其将被截留在浓水室，同样，阴离子无法穿过阳离子交换膜，被截留在浓水室，这样阴阳离子将随浓水流被排出模块；与此同时，由于进水中的离子被不断的去除，那么淡水的纯度将不断的提高，待由模块出来的时候，其纯度可以达到接近理论纯水的水平。

        3，水分子在电的作用下被不断的离解为H+和OH-，H+和OH-将分别使得被消耗的阳/阴树脂连续的再生。

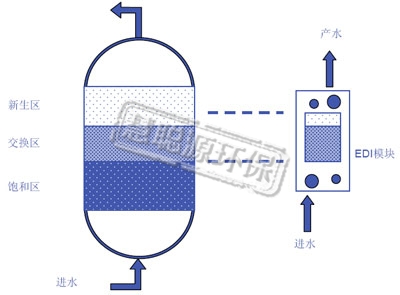

        过程1和过程3是树脂的消耗和再生的两个相反过程，这两者会在模块内部形成一个动态平衡。

        下图为EDI纯水系统典型的流程图



                                                （一）                                                                                                          （二）

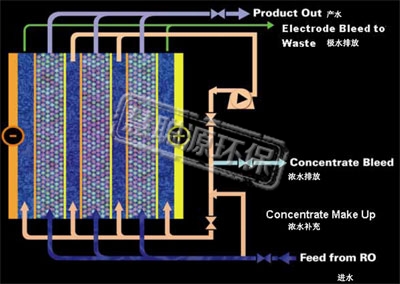

        图（一）中，进水从EDI模块底部进入淡水室，并从顶部出来；浓水从EDI模块底部进入模块，从模块顶部出来，浓水经过浓水循环泵后，大部分浓水将回流到模块的浓水室中循环，小部分浓水将排放；极水的进水与浓水进水为同一水流，只是分别进入不同的室（极水室和浓水室），并从模块顶部排出。

图5 不带浓水循环的EDI纯水系统

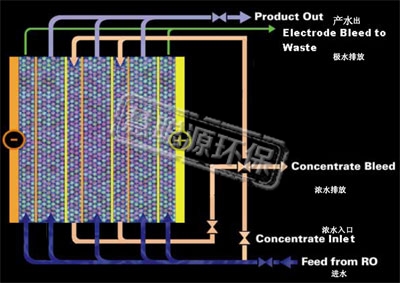

       图（二）中，淡水从模块底部进入淡水室，从顶部出来；浓水从EDI模块顶部进入模块，从模块底部出来；极水的进水与淡水进水为同一水流，只是分别进入不同的室（极水室和浓水室），并从EDI模块顶部排出。
