PH传感器(发送器) )的构成

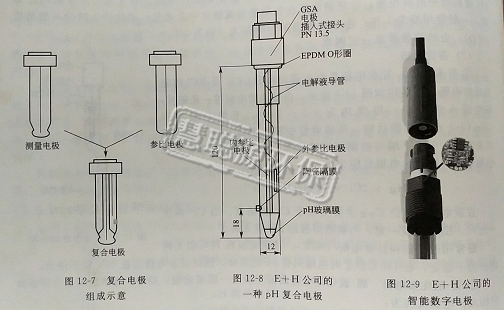

        pH计的传感器（工作电池)由pH玻璃电极、参比电极与待测溶液构成。目前工业 pH计中的传感器普遍采用将指示电极和参比电极组装在一个探头壳体中的复合电极，如图12-7所示。
        E+H公司的一种pH复合电极见图12-8，其指示电极使用pH玻璃电极，内、外参比电极都使用银-氯化银电极。

       随着科学技术的发展，目前有些厂家已开始生产数字pH电极来取代传统的模拟电极。从测量原理上讲没有任何变化，数字pH电极只是在信号传输上发生了变化。E+ H公司的智能数字电极如图12-9所示。

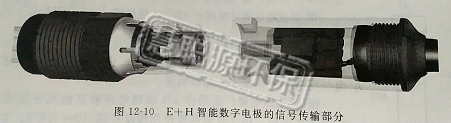

       图12-10是数字电极的信号传输部分，也就是电极与电缆的连接部分。模拟电极把传感器的模拟测量信号直接传输出来，而数字电极是通过模数转换，将其变成数字信号，然后再进行传输。在数模转换的同时再加上可记忆的存储芯片来储存历史数据和标定数据。

        智能数字电极的优点是使测量信号更加稳定，抗干扰能力增强，传输距离加长。由于加上了记忆功能，使历史数据实现可追溯性，使繁杂的标定工作可以放在实验室中完成（每个传感器都可以记忆自己的标定数据)。该电极采用感应式的信号传输方式，全部金属部分为工程塑料所包裹，使智能数字电极除了具有上述优点外，还具有防潮湿、防腐蚀等优点，使测量信号受外部干扰更小，电极使用寿命更长，维护也更加简单。
