在线pH值测量系统的安装注意事项

        电极的安装地点通常在管道、敞口池、反应釜或塔釜(如脱硫塔釜)上。

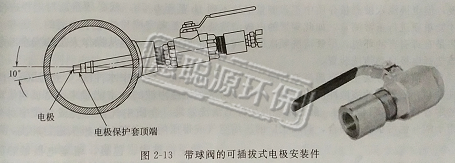

        ① 管道安装时尽可能考虑旁路安装：此外还需考虑管道材质，管道是否带夹层或保温层，管道开孔安装是否方便等；如果不能旁路安装，应选用带球阀的可插拔安装件。（图2-13),

       ② 反应釜或塔釜内工艺物料的测量，通常在釜的侧面安装，成木低且容易维护；如果反应釜带保温夹层，则必须从顶部插入安装，并注意插入套管的长度是否可承受反应釜内的搅拌强度；在高温反应釜顶部安装pH电极，还要注意电缆的耐高温性能；对于有此内衬塑料或陶瓷的反应釜，由于搅拌易引起静电。可能会严重影响pH值测量，因此pH电极必须带溶液接地功能。
       ③ 敞口池安装相对比较简单，一般采用沉入式，根据介质温度、腐蚀性等工艺条件可选用不同的安装件材质。
       ④ 对于重要的pH值测量，通常采取安装2套pH值测量系统对比监测的方案，以确保工艺生产的安全。
       ⑤ 如果被测量溶液是强酸、强碱或含有机溶媒，必须小心考虑安装件的液接部分材质以及密封件是否耐强酸、强碱和耐腐蚀；对于易结污垢的测量介质需选用电极自动清洗装置。
       ⑥ 测量场合是否有防爆要求，防爆等级如何，所选用的pH电极和变送器需符合防爆要求。
       ⑦ 变送器的数据传是模拟信号还是数字通讯。
       ⑧ 为确保电极的内参比液和玻璃敏感膜接触，电极安装的最小倾斜角是电极敏感膜朝下，与水平方向的角度>15°。除特殊电极外，pH电极不允许水平安装或倒装。
       ⑨ 安装的地点应便于维护检修，远离热辐射源、振动源、强磁场以及可能有腐蚀性气体泄漏的场所。
       ⑩ 由于pH电极的输入阻抗很高，太长的信号线会受到干扰，信噪比降低，影响p H值测量的准确性。工业应用时，信号线最长不超过20m。当pH电极的安装地点远离显示仪表时，应采用变送器将pH电极的微弱电信号经放大处理后。用标准工业模拟信号4~20mA可远传至上千米。完全可满足pH值测量显示和监控的需要。信号线选用同轴电缆，在靠近电机、变频器等大功率电气设备时，电缆的屏蔽线必须可靠地接地以防止干扰；仪表接地应和电气接地分开并尽量远离电气接地点。
