锰法化学需氧量在线分析仪结构

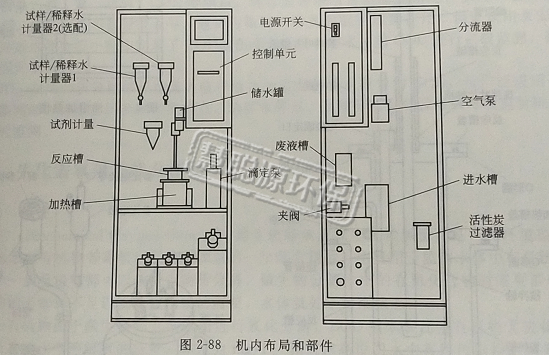

        ①  整机结构。COD在线分析仪主要由操作单元、分析单元以及试剂储藏单元组成。仪器相关构成见图 2-88。

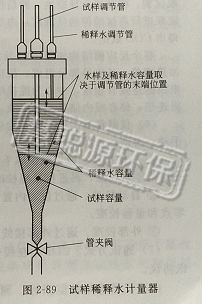

      ②  计量槽。水样及稀释水容量取决于调节管的末端位置，即插入深度。不同量程所需的试样的进液量可通过省调节管路的插入深度来实现。试样和稀释水从计量器底部流出至反应槽，见图2-89。

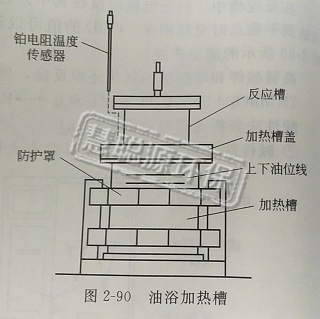

      ③  加热槽。向加热槽(见图2-90)内注入硅油至上下两条油位线之间。采用油浴加热控制反应槽的温度在100℃，保证加热均匀及保持恒温。外围设有防护罩，防止与加热槽直接接触，以免烫伤 。
      ④  分析单元关键部件结构。分析单元主要由试样计量器、试剂计量器、反应槽、油浴加热槽、滴定泵、空气泵、管路及管夹阀组成。由计量器控制水样和试剂的进液量。仪器控制气泵和电磁阀等的启动和停止，从而实现提取试剂，将其送入反应池，然后控制加热温度及时间，使氧化还原反应充分进行。再控制滴定泵进行高锰酸钾的反滴定，由反应槽中的ORP电极监控反应的平衡电位。最后通过计算得出COD数据。
