医院污水处理自动加药及余氯控制系统

       医院污水站的测量仪表包括污水(明渠式)流量计、余氯分析仪和次氯酸钠自动加药装置。

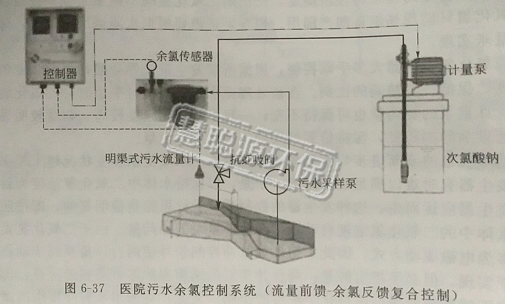

       根据环保标准，污水中的余氯浓度应保持在4~6mg/L。医院污水排放余氯控制系统见图6-37。

       系统设计如下。明渠式污水流量计的输出信号4~20mA作为前馈信号，经过一个比例环节(前馈模型)控制电磁计量泵的脉冲频率，保持次氯酸钠的投加量与污水流量成比例。实际上这是一个比值调节系统，比值系数可现场调整。余氯分析仪的输出4~20mA作为反馈控制信号，PI控制器的输出控制信号与前馈信号叠加后，控制电磁计量泵的脉冲频率，使加药量满足达标需求。
       余氯分析仪采用电极式传感器，安装在流动测量池(见图6-38)中，借助流速调节阀保持流速为20L/h，当流速达到时，流速检测元件发出信号，显示-控制器进入正常测量状态；如果流速达不到要求值，显示值误差大。

       为防止电极（PH电极）端部的渗透膜被污垢覆盖，导致测量值误差过大，加装了自动冲洗系统，即在水样进口处通过电磁三通阀定时切换样品水和自来水进入测量池，由洁净的自来水对电极进行清洗。在清洗期间，传感器的测量结果是自来水的余氯值，所以控制信号必须暂时屏蔽。待冲洗结束后，需经过传感器的回复时间T₉₀之后再恢复对计量泵的控制。
