锅炉炉水磷酸盐-pH协调控制系统自动加药方案

       在线监测炉水PO浓度及PH值，利用由纯磷酸盐理论(适于高压、超高压汽包锅炉水协调磷酸盐-pH值控制)或修正的磷酸盐理论(适于亚临界压汽包锅炉炉水协调磷酸盐-PH值控制)推导的R值计算公式，由计算机计算出与PO浓度和PH（PH仪表）值对应的R值，也可以通过查表的方式获得。PO浓度测量值与给定值比较后，由工控机或PLC按照既定控制算法(PID)根据偏差大小和符号决定控制输出，通过调节变频器的频率改变磷酸盐加药泵的流量，旨在减小偏差；另一方面，根据R值确定投加药剂的品种，指挥相应的电磁阀开启；当炉水pH值和R值同时偏低时，如由于凝汽器的泄漏所致，应对炉水异常工况给出诊断结果，并投加NaOH溶液应急处理。

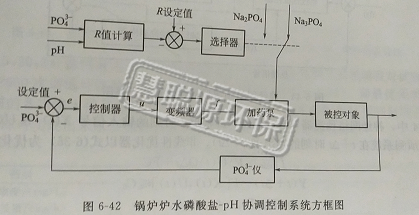

       由于至少有三种药剂需要投加，因此通常设置三套药液储罐及计量泵，而且常用两泵一罐的基本些置；加药管路上安装电磁阀作为药剂品种切换之用，也可以不用电磁阀切换分别采用每泵一台变频器的高配置来实现控制方案。具体实施方案视工艺要求和投入-产出评估结果而定。锅炉炉水磷酸盐-pH协调控制系统方框图见图6-42.
