脱硫装置中PH控制方案探讨

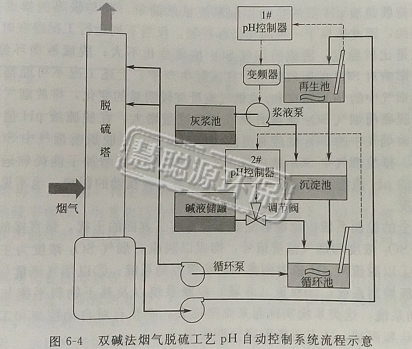

      图6-4所示为目前在用的双碱法脱硫工艺pH控制（PH控制仪）流程示意。这种方案是不采用工控机或PLC一类高端设备的经济适用型控制系统，旨在降低系统的硬件投入，适用于小型企业。根据工艺要求设计两个独立运行的pH自动控制系统：一是再生液的pH自动控制系统，因为从脱硫塔底返回的吸收液需要补充脱硫剂(石灰乳)，通过调节浆液泵的转速控制向再生池补充浆液的流量，维持再生液的pH值符合设计要求，该系统实际上是具有可馈性质的粗调控制回路，根据再生液的pH（PH仪表）值按照一定比例补加脱硫剂；另一个系统为脱硫液的pH自动控制系统，由于工艺过程的不可预知性，按照设计数据补加的脱硫剂不一定恰到好处，所以通过适当添加碱液使循环液的pH值满足工艺要求。
