基于无线通讯技术的污水处理检测仪表

        (1)    初沉池无线泥水界面监测系统。中国石油兰州石化公司对炼油污水处理时。需要对初沉池的泥水界而(即污泥层高度)进行实时检测，测得的数据传输给集散控制系统(DCS)进行分析和处理。为解决远距离的数据传送问题，在此使用了无线数传的方式。

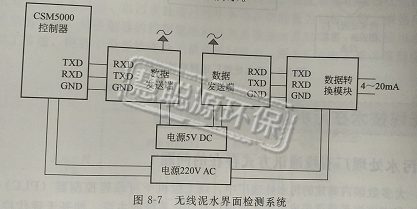

       无线泥水界面检测系统的硬件部分主要是由超声波泥水界面仪CSM5000、无线数传模 块、匹配天线及信号处理模块组成，如图8-7所示。

       从CSM5000出来的RS-232信号无需改变原有通讯程序及连接方法，通过串口半双工 电平接口，采用CRC校验，形成组网通讯模式，通过无线数传模块实现点对多点通讯。当发送模块收到发送数据命令时，先将数据送到发送缓冲区，打成适合无线发送的数据包，并 将这个数据包的数据送到模块中的数据调制口以FSK的调制方式发射出去。当接收模块一 旦收到同步信息立刻进行位同步，获得位同步后进行码同步，码同步完成后接收数据，并由 信号处理模块将数据处理成为4~20mA模拟量，输入集散系统DCS组态，在中央控制室就可以调整汽动排泥阀调控初沉池泥量的高低。
       由于无线系统干扰因素较小，两池接收天线相互之间间隔5m或更远时，误码率可以控 制在0.05%以内，所以无线技术的应用很好地解决了兰州石化公司污水处理厂对数据稳定 性和可靠性的需求。同时，接收数据方天线可以置于室内或者室外，可以大大减小施工难度。
       (2)    COD无线监测仪。为实现污水监测的全自动化和联网监控，亟待解决的问题是标志污水处理排放标准的关键水质参数—COD的在线测量以及远距离传输问题。下面的解决方案提出以库伦滴定为测试方法，以嵌人式系统为硬件支撑，以GSM为联网数据传输手段，实现COD无线网络监控。

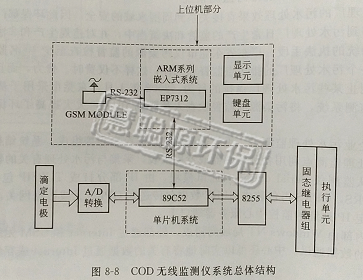

整个系统分上位机部分和下位机部分，参见图8-8。下位机负责具体测试任务的执行、 COD测试值的计算。它以89C52单片机为核心，外扩并行口通过固态继电器实现对外部设 备的控制。A/D转换器负责采样来自于滴定池中电极两端的电位差信号。上位机的控制核心采用Cirrus logic公司的ARM系列EP7312嵌人式系统，将COD检测仪将作为监控网络的终端之一，并通过GSM接收远程信息。
