臭氧氧化法设备

臭氧氧化设备包括臭氧发生器、混合反应器和尾气处理系统等三部分。
(a)臭氧发生器
     制备臭氧的方法较多，有化学法、电解法、紫外光法、无声放电法等。工业上一般采用无声放电法制取。我国已有多种臭氧发生器的定型产品出售，可供使用单位选择。
(b)混合反应器
     臭氧系统中最重要的设备是混合反应器，其作用是促进气水扩散混合，使气水充分接触，加快反应。废水处理中常用的混合反应器有两类接触混合方式，一类是微孔扩散板式，另一类接触混合方式(常采用射流器)。

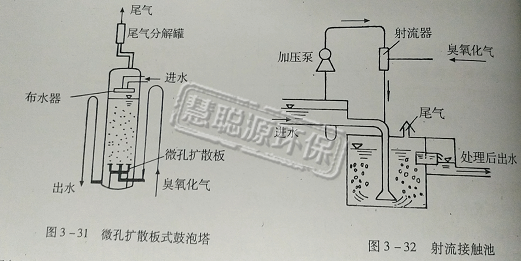

     微孔扩散板式混合器的结构如图3-31所示。废水从反应器上部注入，由上而下流动，臭氧化气从池底扩散板喷出，以微小气泡上升、与废水逆流接触。这种混合器的特点是：设备简单，气量容易调节，接触时间较长，反应充分。适用于反应速度慢的污染物，如烷基苯磺酸钠(ABS)、COD、焦油、污泥、氨氮等。
     射流接触池的结构如图3-32所示。高压废水通过喷嘴处时，因速度很高而产生负压，把臭氧化气吸入水中。这种混合反应器的特点是混合充分，但接触时间较短。这种混合器适用于反应速度快的污染物， 如铁(Ⅱ)、锰（Ⅱ）氰、酚、亲水性染料、细菌等。

(C) 尾气处理系统
臭氧是有毒气体，通常从接触反应器排出的尾气中的臭氧体积分数为500×10⁶~3000 x 10⁶。尾气直接排放将对周围环境造成污染，需要对尾气进行适当处理。尾气处理方法有：活性炭法、药剂法和燃烧法。
